Предложенные ниже измерительные приборы были разработаны специалистами фирмы GRÜNEWALD специально для использования в шахтах и рудниках и прошли сертификацию в России.

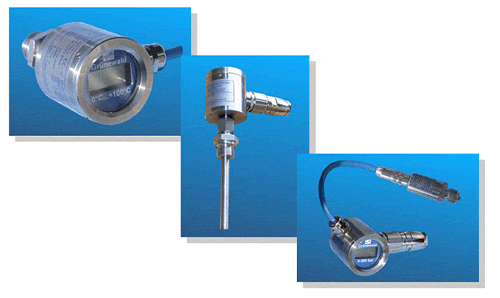

Универсальный измерительный прибор
Тип SMALL

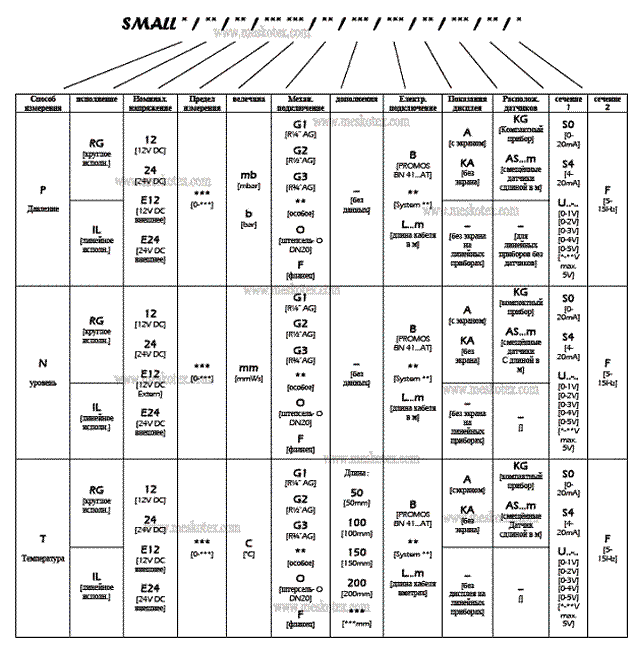

Универсальный прибор типа SMALL- это стандартизированный измерительный прибор для
измерения давления, уровня и температуры. Приборы сконструированы для использования
в суровых, тяжёлых условиях эксплуатации и могут выдерживать сильные механические
нагрузки.
Круглый вариант прибора изготавливается на выбор с смотровым экраном (дисплей) или
без него. Вариант линейного прибора изготавливается только без смотрового экрана
(дисплея).
Механическое подключение возможно по выбору, через резьбовое соединение различных
размеров, фланец или штепсельный разъём-О. Электрическое соединение может быть
выполнено также в различных вариантах. Например, штепсельное соединение различных
форм, ПРОМОС-штепсель или подключение к сети через удлиненный кабель.
Для передачи измерительных данных, прибор обладает несколькими выходными
сигналами: 5 д- 15 Hz, 0(4) - 20 mA или 0-5V
Основные характеристики:
Номинальное напряжение: |
12 VDC +10/-15 %
24 VDC +10/-30 % |
|
Номинальный ток: |
50 mA (вкл. 20 mA выход)
30 mA (без 20 mA выход) |
|
Сигнал на выходе: |
5-15 Hz |
Через оптопару |
| |
0-5 V |
Активный выход
(полное сопротивление 15 kΩ) |
| |
0/4-20 mA |
Активный выход
(полное сопротивление 200Ω) |
Размеры: |
Круглый корпус:
ø50mm; H=55 mm |
Рядный корпус:
Ø30mm; L=100 mm |
Вес: |
600 г |
500 г |
Температура окр. Среды: |
-20…+80°C |
Группа I |
| |
-20…+60°C |
Группа II |
Диапазон измерений: |
Давление |
От 0…0,3 bar до 0...600 bar |
| |
Уровень |
От 0 до ... mm |
| |
Температура |
0...40°C или 0...60°C |
Допустимые погрешности: |
Давление |
+ 1% от величины |
| |
Уровень |
+ 1% от величины |
| |
Температура |
+ 1% от величины |
EG-сертификат |
BVS 06 ATEX E 005 X |
|
Обозначение |
|
|
Электрическое подключение
|
Провод
(DIN EN 50394-1) |
провод |
Штекер
Система PROMOS |
Штекер
Система HARTING |
Питание Vcc
12V DC |
Белый |
Жила 1 |
ПИН 7 |
ПИН 1 |
Питание GND
0V |
Коричневый |
Жила 2 |
ПИН 5 |
ПИН 2 |
|
|
|
|
|
SMALL…F |
|
Зеленый=С
Желтый=Е
(гальванически разделен) |
Жила 3 =С
Жила 4 =Е |
ПИН 4=С
ПИН 5=Е |
ПИН 4=С
ПИН 5=Е
ПИН 3=экран
(гальванически разделен) |
SMALL…S0
SMALL…S4 |
|
-- |
Жила 3 =Iout+
Жила 4 = Iout- |
ПИН 4= Iout+
ПИН 5= Iout- |
ПИН 4= Iout+
ПИН 5= Iout-
ПИН 3=экран
|
SMALL N/T…S0
SMALL N/T…S4 |
|
-- |
Жила5(N) =Iout+
Жила 4(T) =Iout+
Жила 3 = Iout- |
-- |
-- |
SMALL …U |
|
-- |
Жила 3 =Iout+
Жила 4 = Iout- |
ПИН 4= Iout+
ПИН 5= Iout- |
ПИН 4= Iout+
ПИН 5= Iout-
ПИН 3=экран
|
При подсоединеии экран установки должен быть размещен со стороны питания.
Датчик потока Тип DAK

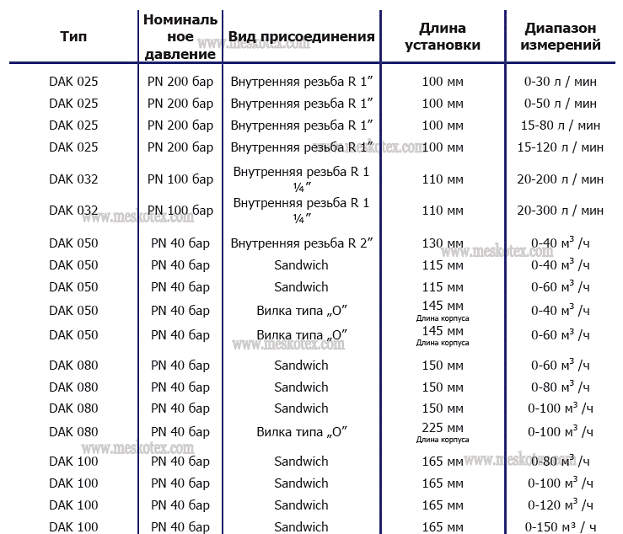

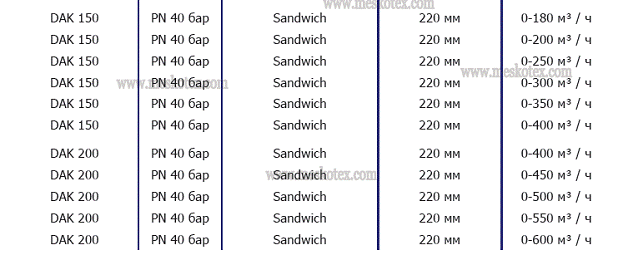

Датчик потока с интегрированным концевым контактом и безступенчатой установкой точки включения и отключения.
Датчик потока DAK контролирует величину минимального и максимального потока в
л/мин или м³/ч.
Благодаря соединителю, имеющему два положения,
совместно с различными модулями контроля непрерывности провода, датчик может
работать в разных цепях управления. Применение в таких цепях позволяет настроить и контролировать величины минимального и максимального
потока. Датчик DAK находит своё основное применение в установках насосов, в
которых необходим контроль работы «в сухую» (без течения), а также в двигателях
с жидкостным охлаждением.
Обозначение: |
IM2 EEx ia l |
Допуск: |
DMT 03 ATEX E 080 |
Условный проход: |
DN25…DN200 |
Условное давление: |
PN40…PN200 |
Вид соединения: |
Резьба внутренняя, сэндвич-соединение, стык-О |
Диапазон измерений: |
0-20 л/мин. до 0-600 м³/ч |
Допустимая погрешность: |
+ 3% |
Материал: |
Вода или жидкость с аналогичной вязкостью |
Температура окр. Среды: |
-20°C…+60°C |
Номинальное напряжение: |
0…24V |
Добустимая нагрузка контактов: |
0…12V: 2,0 A
12…24V: 1,0 A |
Путь успокоения |
Подача: 5хDN (например: 5х DN25=125 mm)
Вытекание: 5хDN |
Электрические характеристики:

|
